まいど！
年末年始とパーツ屋のチョンボで、フロントフォークのシール交換だけで約3週間も入院状態だったエストレヤ

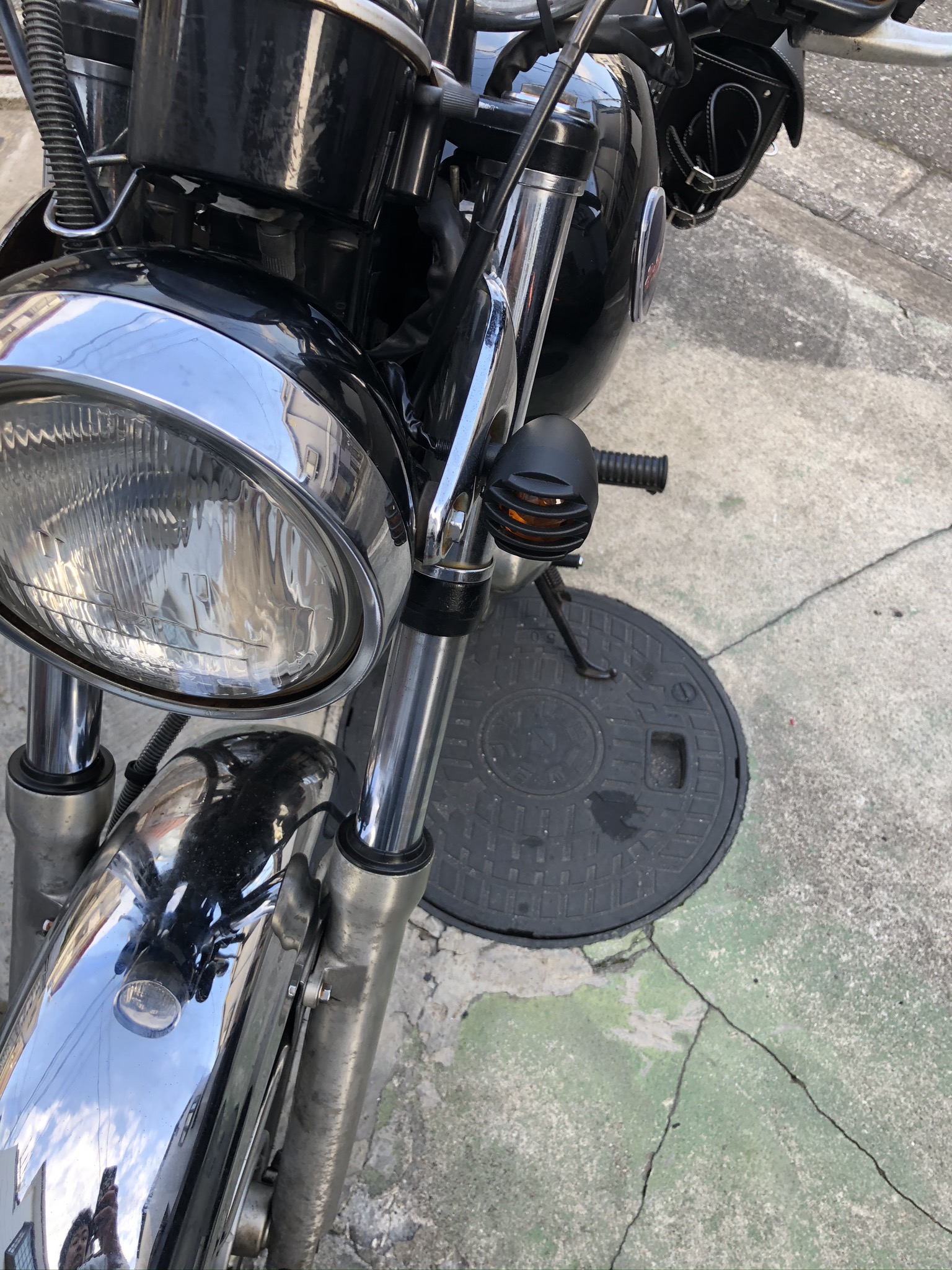

入院前にちょこっと触りたくて取り付けたバードゲージタイプのウィンカー
何故かLEDでもないのにハイフラ・・・で、そのまま入院・・・
そして数日前に帰って来ました！
で、早速、入院中に集めたパーツでハイフラ対策！
LED対応ウィンカーリレーとケーブル類
エストレヤのリレーは3ピンです。(年式により違いあり)
3ピンの車体にも2ピンで対応する事が出来ると言う情報から安い2ピンを購入したんですが・・・
はい、駄目でしたハイフラどころか、点灯状態・・・
ちなみにこれはコマジェに付けたんですが、ちゃんと作動し、更には音ありって事で「カチカチ」だけじゃなくプラス「ピーピー」って音もなります。付けるまで知らなかった(笑)
そして買い直したのがこれです。
これでも、エストレヤのリレーって3ピンで更に110型3極カプラーになってるんで、そのまま付けれない。
ならば配線を自作！安上がりで簡単ですので誰でも出来ますよ(配線工具要るけど・・・)
この2つを元の配線に合わせて繋げるだけなんですが・・・ここに罠が潜んでる(笑)
上の方のH4 3ピンのカプラーなんですが、実は水色のケーブルが真ん中につながっているんです。
私は騙されてオレンジを真ん中につないでヒューズを飛ばしましたのでご注意を！
で完成した配線とリレーです。
これでハイフラにならずにハザードも問題なく点灯しました。
次回はバードゲージタイプウィンカーのLED化に挑戦します。

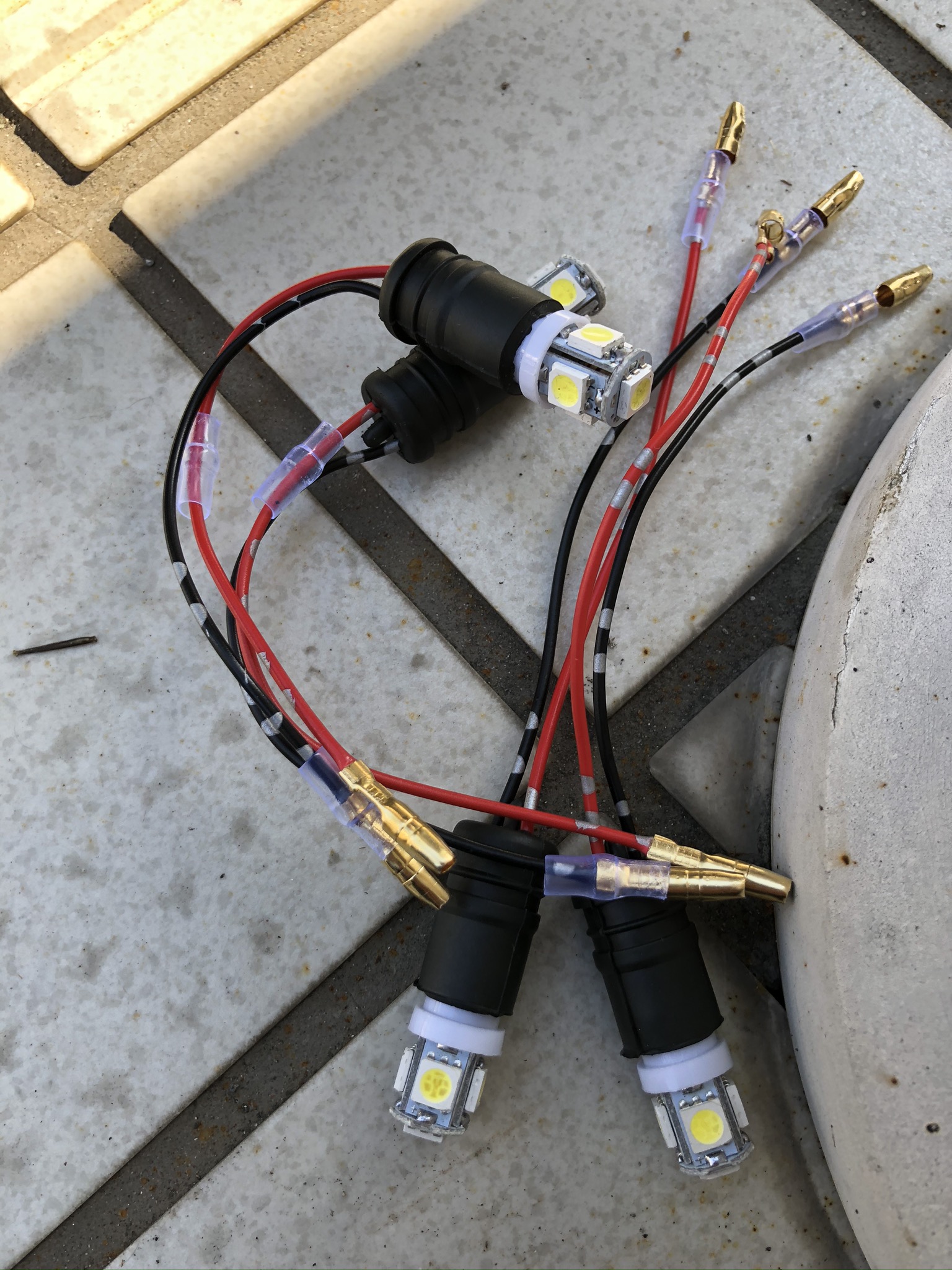

それに使うのがこんな感じのカプラーとLED球です。
詳しくは次回、紹介します！
ほなほな！
～＊～＊～＊～＊～＊～＊～＊～＊～＊～＊～＊～＊～＊
